Moduł RFID, 13.56MHz, MIFARE, ICODE SLI, iCLASS, RS232TTL/PC/485, WIE, 1-Wire, SPI, I2C

Producent: Netronix Oznaczenie producenta: CTU-R5RM Oznaczenie Gamma: CTU-R5RM

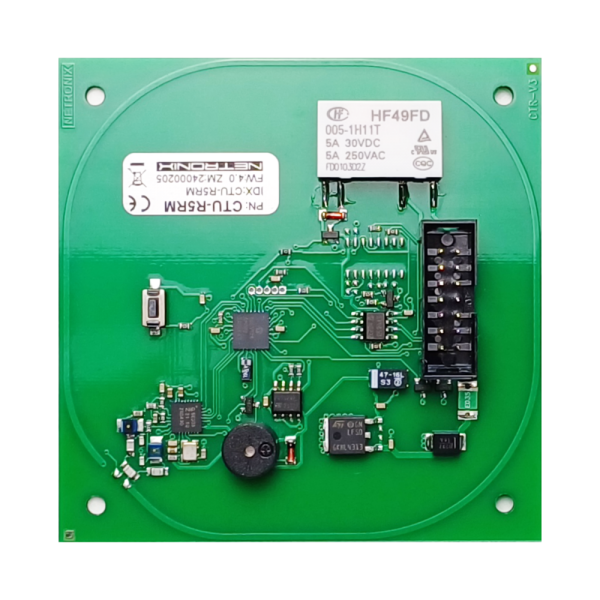

CTU-R5RM jest modułem czytnika kart oraz transponderów zbliżeniowych RFID z rodziny MIFARE® Classic, Plus, Ultralight, DESFire, ICODE SLI, iCLASS (tylko CSN), działających na częstotliwości 13,56MHz. Czytnik w trybie interfejsu RS232/RS486/UART działa z protokołem transmisji Netronix oraz Modbus RTU.

Dokumentacja techniczna

Opis produktu:

Produkt posiada następujące funkcjonalności

Obsługuje transpondery RFID z rodziny MIFARE® Classic, Plus, Ultralight, DESFire, ICODE SLI, iCLASS (tylko CSN), pracujące na częstotliwości 13,56MHz,
Wbudowana antena
Pamięć kart z wbudowanym sterownikiem rygla
Różnorodność interfejsów komunikacyjnych w zależności od wersji (tabela poniżej)
Adresowalność na szynie RS485
Wbudowany przekaźnik, buzzer
Wbudowany przycisk konfiguracyjny/powrotu do ustawień fabrycznych
Konfigurowalne dwustanowe wejścia/wyjścia
Konfigurowanie zachowania buzzera, przekaźnika
Sterowanie dwustanowymi wyjściami
Odczytywanie dwustanowych wejść
Możliwość konfigurowania formatu wysyłanego numeru ID
Transmisja zabezpieczona hasłem
Aktualizacja oprogramowania poprzez interfejs komunikacyjny

Specyfikacja

Częstotliwość pracy	13,56MHz
Obsługiwane standardy	ICODE® SLI MIFARE® Classic MIFARE® DESFire MIFARE® Plus MIFARE® Ultralight iCLASS (tylko CSN)
Interfejs	1-Wire® I2C RS232 (TTL) RS485 SPI UART TTL WIEGAND
Protokół	Modbus RTU Netronix
Zasięg odczytu	do 10cm*
Napięcie zasilania	5 - 16V
Maks. pobór prądu	170mA
Antena	Tak
LED	Nie
Buzzer	Tak
Przekaźnik	Tak
Temperatura pracy	-20°C do +65°C
Rozmiar (mm)	79.5 x 79.5 x 12
Rodzaj	Moduł RFID
