Moduł RFID, 125kHz, UNIQUE, HID, HITAG, Q5, RS232TTL, SPI, I2C, 1-Wire, przekaźnik, buzzer

Producent: Netronix Oznaczenie producenta: CTU-D5R Oznaczenie Gamma: CTU-D5R

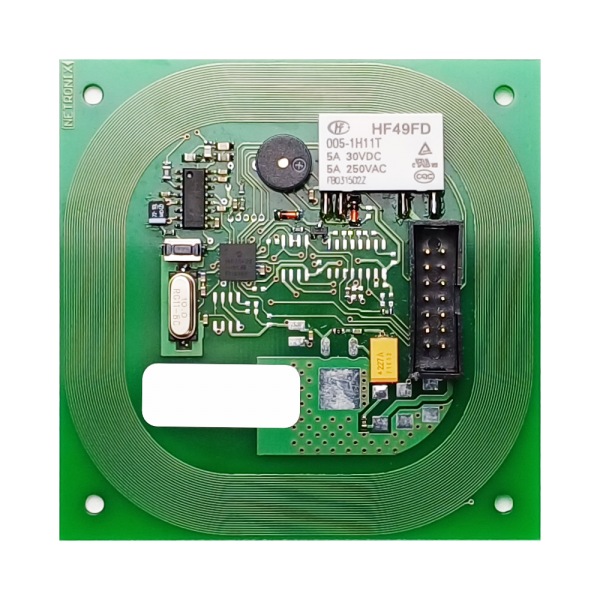

Moduł CTU-D5R jest czytnikiem kart oraz transponderów zbliżeniowych RFID z rodzin Unique, HITAG, Q5 i HID, działających na częstotliwości 125kHz.

Dokumentacja techniczna

Opis produktu:

Produkt posiada następujące funkcjonalności

obsługują transpondery RFID pracujące na częstotliwości 125kHz,
posiadają wbudowaną antenę,
pamięć kart z wbudowanym sterownikiem rygla,
szeroki wybór interfejsów komunikacyjnych w zależności od wersji,
adresowalność na szynie RS-485,
wbudowany przekaźnik, buzzer,
wbudowany przycisk konfiguracyjny/powrotu do ustawień fabrycznych,
konfigurowalne dwustanowe wejścia/wyjścia,
konfigurowanie zachowania buzzera, przekaźnika,
sterowanie dwustanowymi wyjściami,
odczytywanie dwustanowych wejść,
możliwość konfigurowania formatu wysyłanego numeru ID,
możliwość pracy w trybie odczytu wielu typów transponderów,
transmisja zabezpieczona hasłem,
aktualizacja oprogramowania poprzez interfejs komunikacyjny.

Specyfikacja

Częstotliwość pracy	125kHz
Obsługiwane standardy	HID HITAG Q5 Unique
Interfejs	1-Wire® I2C RS232 (TTL) SPI WIEGAND
Zasięg odczytu	HID do 7cm* HITAG do 12cm* Unique, Q5 do 11cm*
Napięcie zasilania	5V
Maks. pobór prądu	100mA
Antena	Tak
LED	Nie
Buzzer	Tak
Przekaźnik	Tak
Temperatura pracy	-20°C do +65°C
Rozmiar (mm)	79.5 x 79.5 x 12
Rodzaj	Moduł RFID
