Skyworks Si82Ax izolowany sterownik bramki 1A dla MOSFET i IGBT

Nowsze tranzystory FET z węglika krzemu i azotku galu mogą zapewniać wiele korzyści w falownikach, przekształtnikach i napędach silników, jednak aby w pełni wykorzystać ich potencjał, projektanci potrzebują odpowiednio zaawansowanych sterowników bramki. Rodzina urządzeń Skyworks SI82Ax stanowi kompleksowe rozwiązanie w tym zakresie. Obejmuje zarówno jednokanałowe izolowane sterowniki bramki, jak i warianty z wyjściami dzielonymi, umożliwiającymi niezależną kontrolę czasów narastania i opadania sygnału. Układy dostępne są w konfiguracjach jedno- i dwukanałowych, oferując prąd sterowania do 6A na kanał oraz wejścia CMOS w zakresie 3-20V z wybieralnym filtrem deglitch.

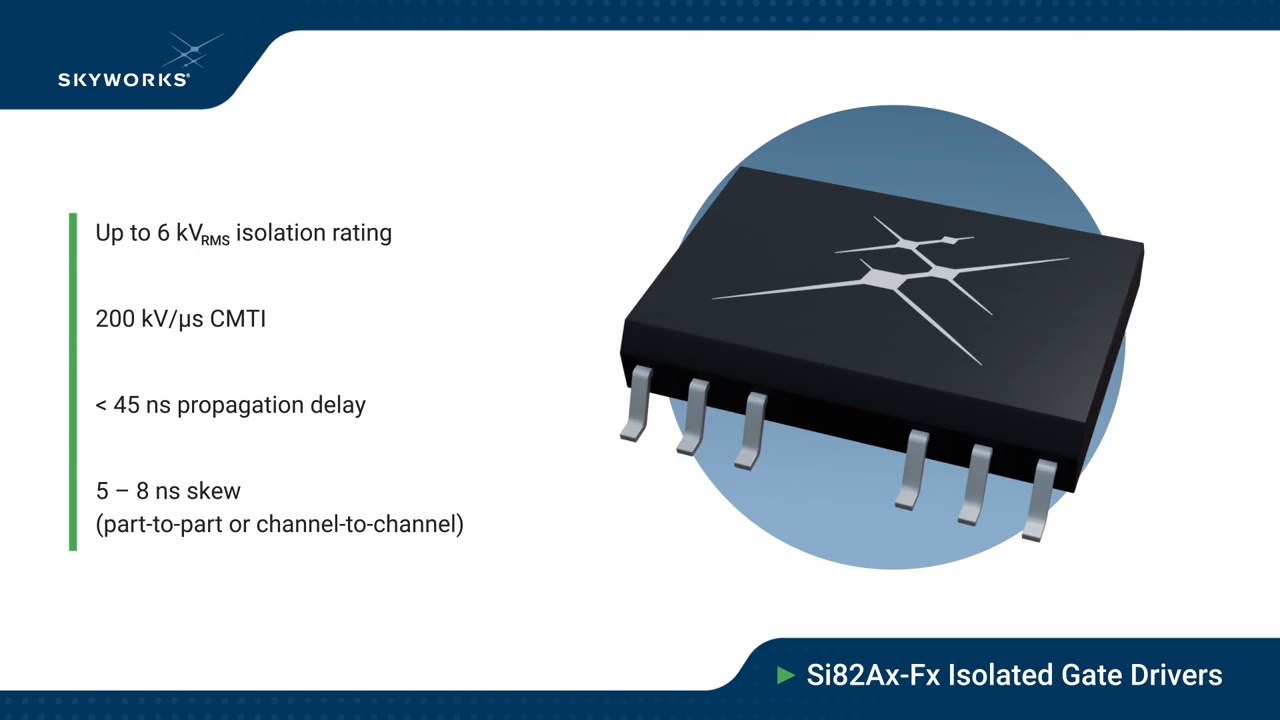

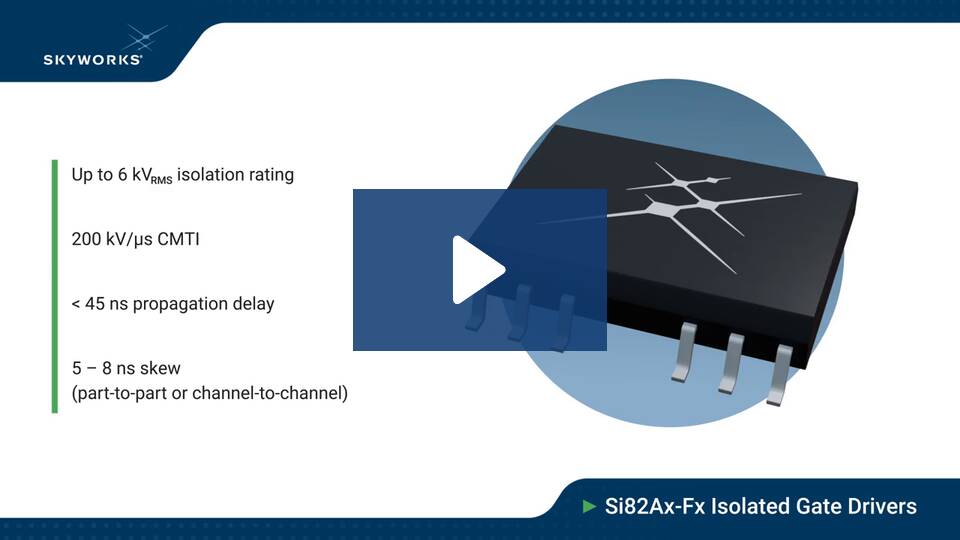

Sterowniki te wykorzystują opatentowaną technologię izolacji krzemowej, zapewniającą izolację do 6kV RMS, a także wysoką odporność na zakłócenia CMTI (do 200 kV/μs), niskie opóźnienia propagacji i minimalny rozrzut czasowy. Przekłada się to na stabilną pracę w wymagających aplikacjach mocy oraz lepsze dopasowanie parametrów między egzemplarzami. Rodzina SI82Ax została zaprojektowana z myślą o sterowaniu tranzystorami Si MOSFET i IGBT w układach zasilania impulsowego, falownikach UPS, ładowarkach pokładowych, systemach fotowoltaicznych, magazynach energii oraz napędach silników. Stopień wyjściowy działa jako źródło napięciowe o wysokiej wydajności prądowej, umożliwiając optymalizację szybkości przełączania, emisji zakłóceń oraz ograniczenie przeregulowań.

Dodatkowo warianty Cx i Fx wykorzystują technologię Skyworks SelVCD™ (sterowanie w trybie prądowym) oraz wbudowany zacisk Millera, co pozwala ograniczyć liczbę elementów zewnętrznych i zapewnia precyzyjną kontrolę szybkości sterowania w czasie rzeczywistym. Układy oferują także funkcje takie jak blokada podnapięciowa (UVLO), zabezpieczenie przed nakładaniem się sygnałów wejściowych oraz zdefiniowane stany wyjściowe we wszystkich warunkach pracy.

Dostępne są również wersje automotive, produkowane zgodnie z rygorystycznymi wymaganiami branży motoryzacyjnej AEC-Q100 i szerokim zakresem temperatury pracy od -40 do 125°C, przekładające się na wysoką niezawodność i długą żywotność urządzeń.

Zastosowania

• Sterowanie bramką tranzystorów Si MOSFET i IGBT
• Falowniki UPS
• Ładowarki pokładowe
• Falowniki fotowoltaiczne (PV)
• Systemy magazynowania energii
• Napędy silników
