Cyfrowe izolatory z przetwornicami DC-DC Si86Px firmy Skyworks upraszczają projektowanie, łącząc izolację galwaniczną i konwersję zasilania

Cyfrowe izolatory z wbudowanymi przetwornicami DC-DC Si86Px firmy Skyworks Solutions upraszczają projektowanie, łącząc izolację galwaniczną i konwersję zasilania w jednym komponencie. Dzięki temu zmniejsza się liczba elementów w zestawieniu materiałowym (BOM) oraz skraca czas wprowadzenia produktu na rynek, w takich zastosowaniach jak systemy automatyki przemysłowej, sterowanie silnikami i wielu innych.

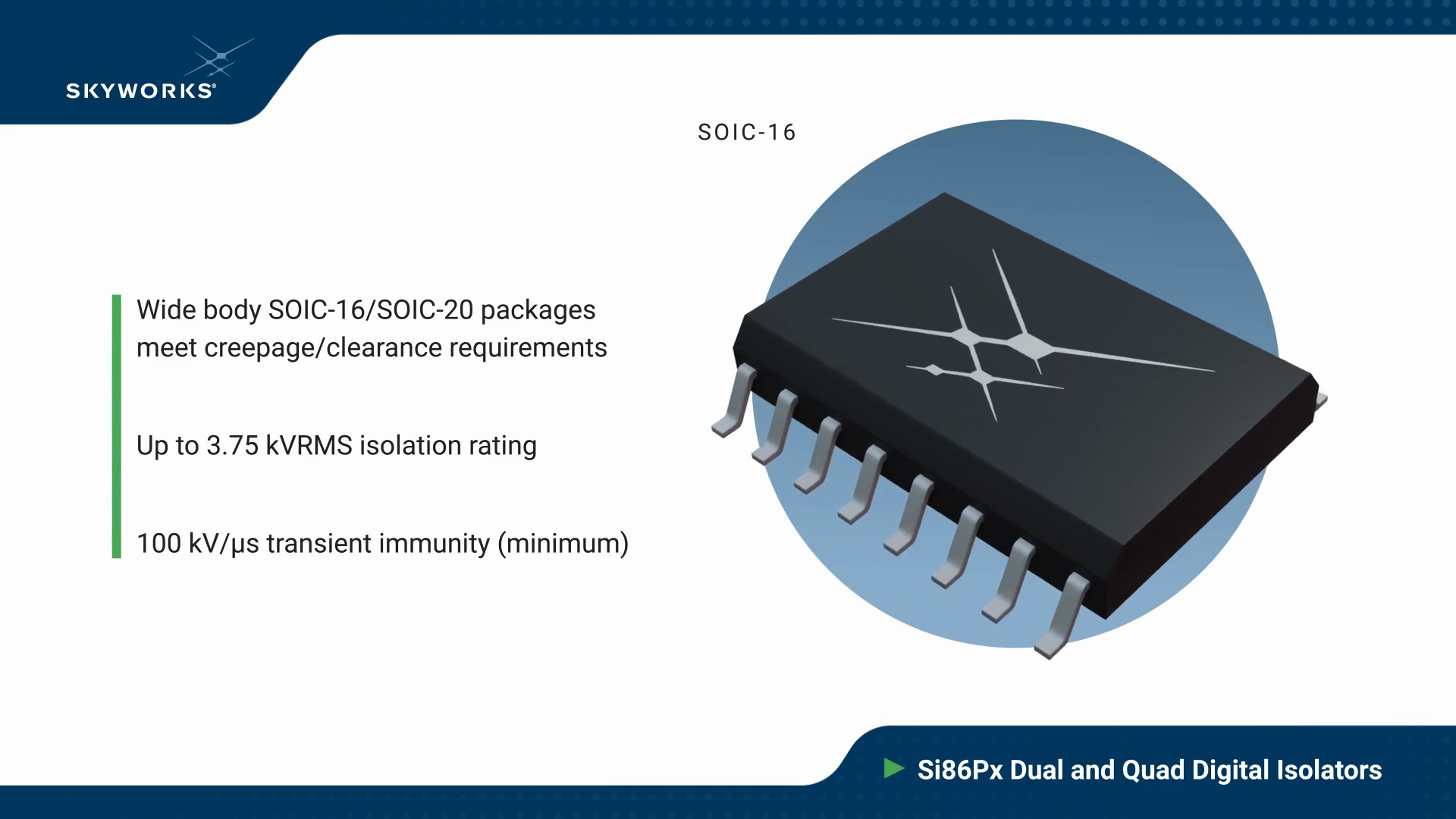

Rodzina układów Si86PX firmy Skyworks oferuje dwu- i czterokanałowe izolatory cyfrowe z wbudowanym izolowanym zasilaniem, dostępne w obudowach SOIC-16 lub SOIC-20 (wide body). Układy zapewniają wysoką izolację oraz dużą odporność na zakłócenia przejściowe, eliminując jednocześnie potrzebę stosowania zewnętrznego transformatora i wtórnego zasilania, co pozwala znacząco zmniejszyć powierzchnię zajmowaną na płytce PCB.

Układ jest dostępny w różnych konfiguracjach dwu- i czterokanałowych, umożliwiających komunikację jednokierunkową lub dwukierunkową, z maksymalnym opóźnieniem propagacji 15 ns oraz prędkością transmisji danych do 150 Mb/s. Urządzenia mogą pracować z napięciem wejściowym 3,3 lub 5V i dostarczają izolowane napięcie wyjściowe 3,3 lub 5V o mocy szczytowej do 500mW, umożliwiając bezpośrednie zasilanie układów po stronie wtórnej.

Wszystkie warianty posiadają certyfikaty UL, CSA, VDE oraz CQC.

Zapoznaj się z przewodnikiem produktów

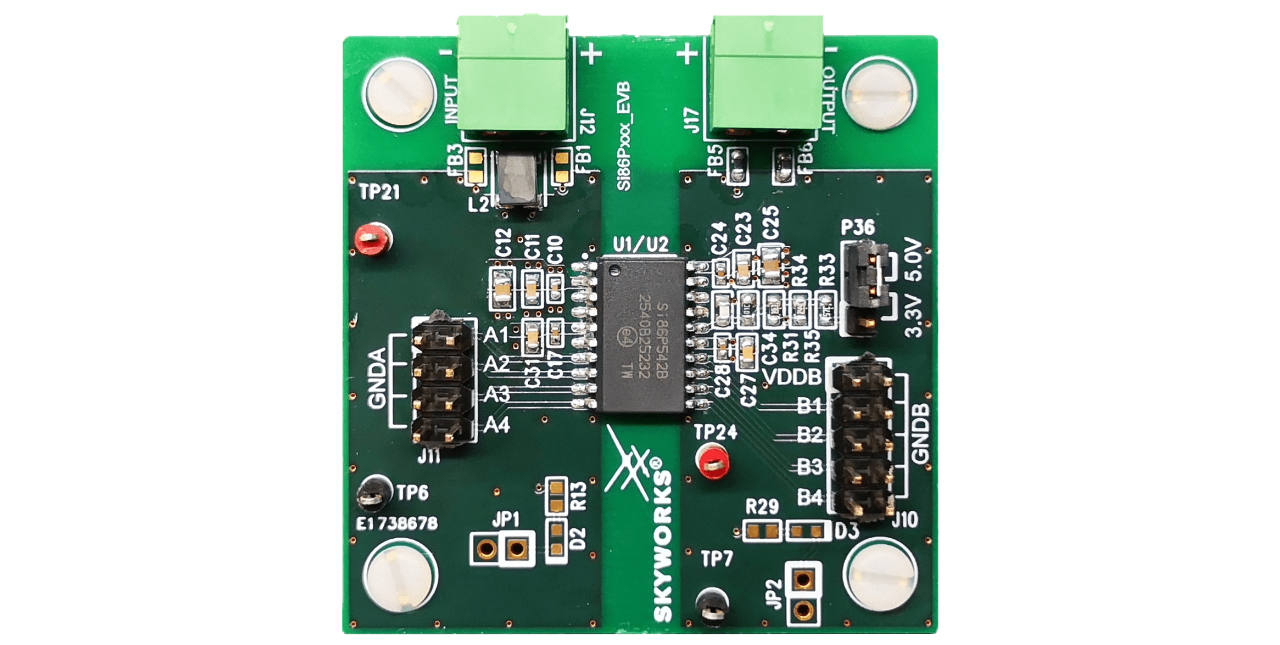

UG536: Płytka ewaluacyjna Si86P541 - czterokanałowy izolator cyfrowy ze zintegrowanym transferem mocy

Płytka ewaluacyjna umożliwia ocenę możliwości rodziny układów Skyworks Si86Pxxx, która integruje przetwornicę izolowaną DC-DC o mocy do 500 mW z dwu- lub czterokanałowym cyfrowym izolatorem galwanicznym zdolnym do transmisji danych z prędkością do 150 Mb/s. Zestaw Si86P541-KIT jest domyślnie wyposażony w układ Si86P541, który może pracować przy typowym napięciu wejściowym 5V. Układ posiada cztery kanały izolacji cyfrowej, z których trzy kanały pracują w kierunku forward, a jeden w kierunku reverse.

Możliwości zestawu ewaluacyjnego

Zestaw Si86P541-KIT umożliwia testowanie wszystkich wersji układów z rodziny Si86P, niezależnie od liczby wyprowadzeń zastosowanej obudowy ani napięcia wyjściowego. Prosta wymiana układu scalonego pozwala wykorzystać płytkę do testowania dowolnego członka rodziny Si86P.

Konfiguracja napięcia wyjściowego

Żądane napięcie wyjściowe można wybrać za pomocą prostego ustawienia zworki P36, która pozwala użytkownikowi wybrać:

• 3,3V
• 5,0V

Jeśli wymagane jest inne napięcie wyjściowe, można je ustawić poprzez zmianę dzielnika rezystorowego na wyjściu.
