Deterministyczna detekcja cieczy w celu ochrony pomp przed pracą na sucho

Dowiedz się, jak mikrokontroler AVR64DD32 i gotowe do użycia urządzenie do detekcji cieczy MTCH9010 firmy Microchip Technology współpracują ze sobą, tworząc deterministyczny system alarmowy braku cieczy, który automatycznie wyłącza pompę przed wystąpieniem uszkodzenia spowodowanego suchobiegiem. Dzięki konfigurowalnym czujnikom, zapisanej kalibracji i niskiemu poborowi mocy, architektura zapewnia niezawodną i skalowalną ochronę pomp w rzeczywistych systemach cieczy.

Jedną z zalet MTCH9010 jest możliwość pracy zarówno w trybie konduktometrycznym, jak i pojemnościowym. Konduktometryczny pomiar jest przydatny w przypadku cieczy o mierzalnej przewodności, takich jak woda lub niektóre płyny przemysłowe. Kondycjonalny pomiar umożliwia detekcję przez nieprzewodzące ścianki pojemników lub w środowiskach, w których kontakt z elektrodami jest niepożądany.

Konfigurowalność jest ważniejsza niż sama metoda pomiaru.

Podczas konfiguracji systemu sterownik ustala wartość odniesienia dla suchego zbiornika i pomiar przy pełnym zanurzeniu. Na ich podstawie obliczany jest próg detekcji odpowiedni dla danej instalacji. Próg ten nie jest stały. Jest on dostosowywany do konkretnej geometrii pojemnika, rozmieszczenia elektrod, rodzaju cieczy i warunków środowiskowych.

Po zatwierdzeniu konfiguracja jest zapisywana w pamięci nieulotnej. System zachowuje kalibrację podczas cykli zasilania i restartów.

Najdroższą awarią w systemach przesyłu cieczy jest ta, której można było zapobiec.

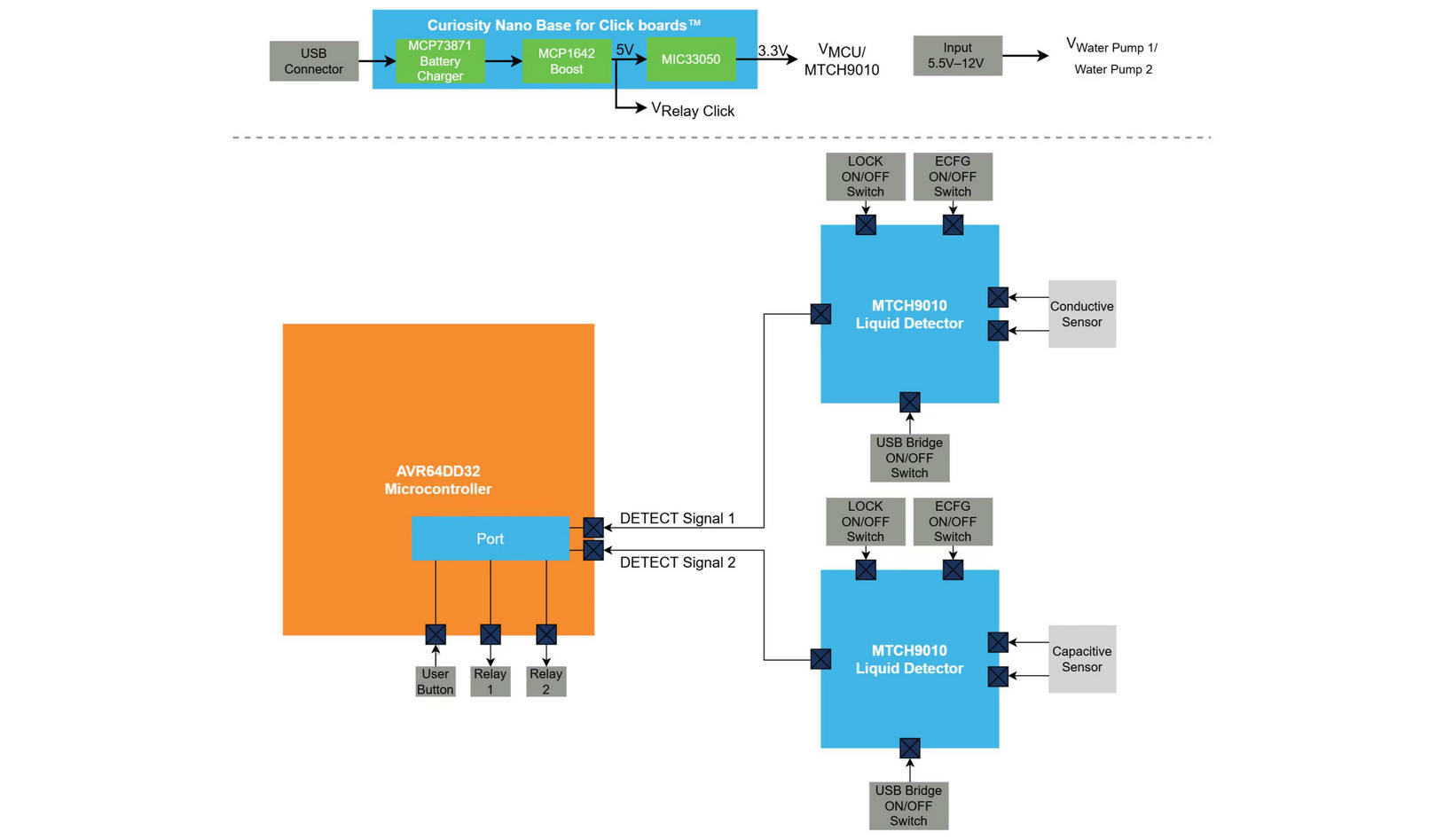

Po połączeniu mikrokontrolera AVR64DD32 z układem MTCH9010, referencyjny projekt demonstracyjny "Lack of Liquid Alarm System Demonstration Application" pokazuje, jak inteligentne czujniki i deterministyczna logika sterowania mogą wyeliminować pracę na sucho, zanim dojdzie do uszkodzenia.

Nie chodzi o dodanie kolejnego czujnika. Chodzi o zaprojektowanie zabezpieczeń w architekturze systemu od samego początku. Dla inżynierów budujących systemy przesyłu cieczy ta decyzja architektoniczna stanowi różnicę między konserwacją reaktywną a niezawodnością zaprojektowaną w projekcie.

Źródło: Microchip Technology Inc.
