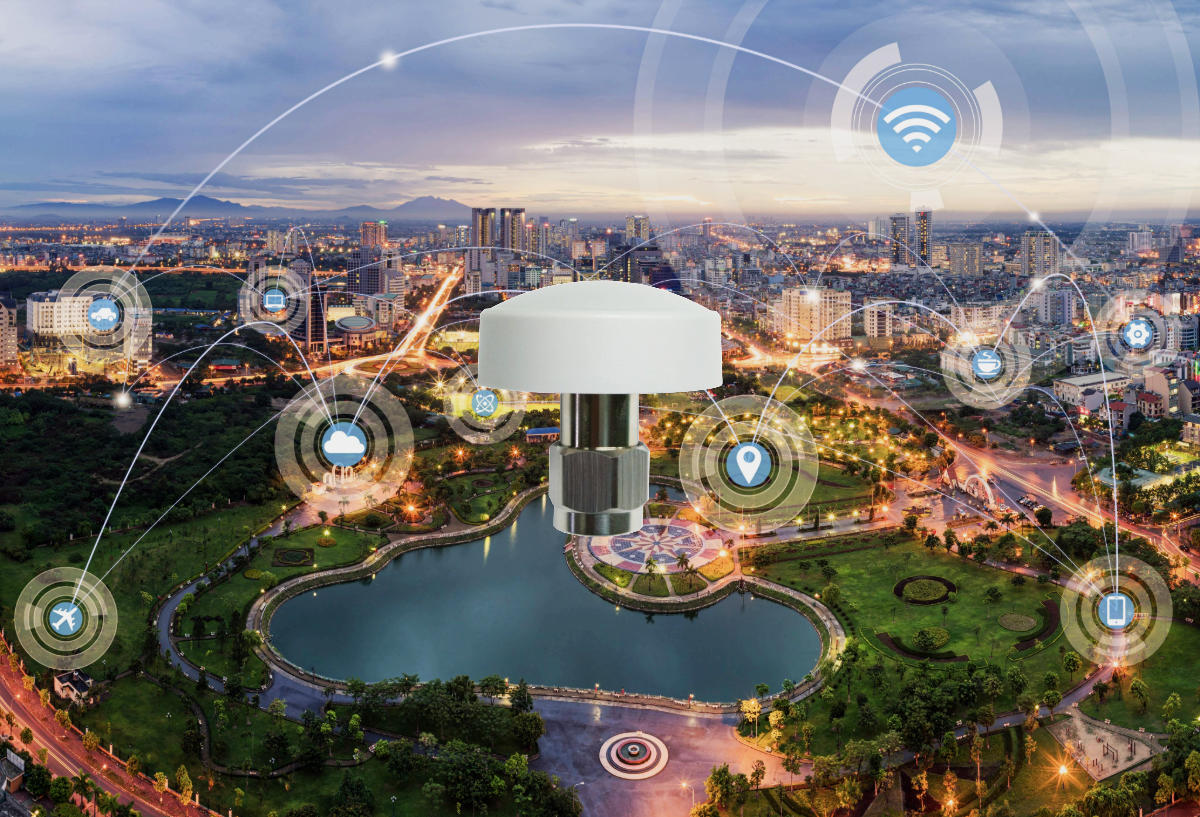

GNSSL125DM26NM, aktywną antenę GNSS L1/L2/L5 przeznaczoną do zewnętrznych systemów pomiaru czasu i synchronizacji

Antena GNSSL125DM26NM firmy YAGEO Group (Pulse Electronics) obsługuje trzypasmowe pasmo GNSS w pasmach L1, L2 i L5, dzięki czemu nadaje się do zastosowań wymagających wieloczęstotliwościowego pomiaru czasu GNSS. Antena wykorzystuje aktywną, warstwową, ceramiczną łatkę ze zintegrowanym filtrowaniem i wzmocnieniem, co zapewnia stabilną pracę GNSS w środowiskach infrastrukturalnych.

Integracja mechaniczna jest uproszczona dzięki standardowemu złączu wtykowemu typu N, umożliwiającemu bezpośredni montaż w szafach, obudowach i panelach urządzeń do pomiaru czasu. Szeroki zakres napięcia zasilania 2,5-18V DC i niskie zużycie prądu zapewniają kompatybilność z szeroką gamą odbiorników i architektur systemów.

W przypadku zastosowań zewnętrznych antena GNSSL125DM26NM posiada obudowę o stopniu ochrony IP67 i jest przystosowana do pracy w temperaturach od –40°C do +85°C. Osłona anteny spełnia wymagania normy UL 94 V0 w zakresie palności i UL f1 w zakresie odporności na promieniowanie UV, co umożliwia jej stosowanie w wrażliwych i regulowanych instalacjach infrastrukturalnych.

Kluczowe cechy

• Obsługa wielopasmowego GNSS dla konstelacji L1, L2 i L5
• Aktywna, warstwowa architektura ceramiczna
• Zintegrowany wzmacniacz niskoszumowy z tłumieniem zakłóceń
• Niski pobór prądu przez urządzenia infrastrukturalne
• Obudowa o stopniu ochrony IP67 do zastosowań zewnętrznych

Wartość dla klienta

• Palność UL 94 V0 umożliwia jej stosowanie w instalacjach regulowanych
• Umożliwia wieloczęstotliwościową architekturę synchronizacji GNSS
• Utrzymuje stabilność sygnału w środowiskach o dużej gęstości częstotliwości radiowych
• Obsługuje szeroką gamę zasilaczy infrastruktury
• Zmniejsza złożoność systemu poprzez eliminację zewnętrznych LNA lub filtrów

Zastosowania

• Precyzyjne synchronizowanie, oscylatory zdyscyplinowane GNSS (GNSSDO) i zegary sieciowe
• Systemy synchronizacji i synchronizacji GNSS
• Stacje bazowe sieci komórkowych i infrastruktura małych komórek
• Zewnętrzne szafy pomiarowe i obudowy urządzeń
• Inteligentna sieć energetyczna i infrastruktura użyteczności publicznej
• Systemy synchronizacji w transporcie i tranzycie

Karta katalogowa anteny GNSSL125DM26NM:
