Microchip rozszerza serię kontrolerów ekranów dotykowych maXTouch® M1, aby zapewnić niezawodne wykrywanie dotyku w zastosowaniach motoryzacyjnych

Firma Microchip Technology rozszerzyła rodzinę kontrolerów ekranów dotykowych maXTouch® M1, aby zapewnić niezawodne i bezpieczne wykrywanie dotyku w jeszcze szerszym zakresie wyświetlaczy samochodowych, obejmując teraz wyświetlacze szerokoformatowe o przekątnej do 42 cali, aż po małe, kompaktowe ekrany o przekątnej od 2 do 5 cali. Produkty ATMXT3072M1-HC i ATMXT288M1 zostały zaprojektowane do współpracy z szeroką gamą rozmiarów wyświetlaczy, jednocześnie obsługując nowe technologie, takie jak organiczne diody elektroluminescencyjne (OLED) i mikrodiody LED.

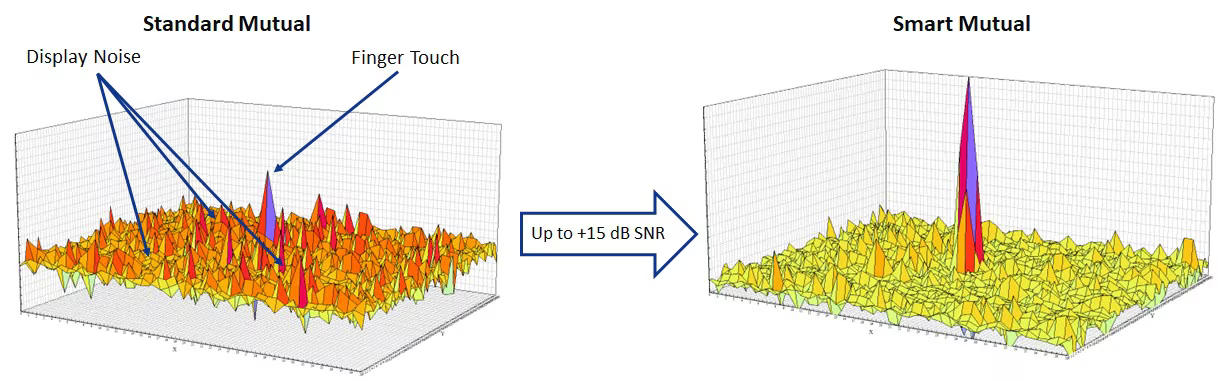

Kontrolery M1 wykorzystują opatentowany przez Microchip system Smart Mutual Touch i zaawansowane algorytmy, które zwiększają stosunek sygnału do szumu (SNR) nawet o 15 dB w porównaniu z poprzednimi generacjami. Technologia Smart Mutual została zaprojektowana z myślą o niezawodnym wykrywaniu dotyku nawet w przypadku zintegrowanych czujników dotykowych narażonych na wysokie obciążenia pojemnościowe i znaczne sprzężenie szumów wyświetlacza. Ta możliwość jest szczególnie istotna w przypadku dużych, cienkich wyświetlaczy, takich jak OLED-y on-cell, w których wbudowane elektrody dotykowe są poddawane wyższym obciążeniom pojemnościowym i zwiększonemu sprzężeniu szumów, co zwiększa ryzyko fałszywych lub nietrafionych detekcji dotyku w przypadku innych rozwiązań pojemnościowych.

„W odpowiedzi na zmieniające się oczekiwania użytkowników i rosnącą popularność pojazdów sterowanych programowo, wyświetlacze kokpitu samochodowego dynamicznie się zmieniają, a producenci OEM przesuwają granice wielkości, kształtu i technologii, aby zapewnić użytkownikom bardziej wciągające i intuicyjne wrażenia” – powiedział Giovanni Fontana, dyrektor działu interfejsów człowiek-maszyna w Microchip. „To rozszerzenie naszej rodziny maXTouch M1 rozwiązuje problem złożoności integracji dotyku z wyświetlaczami nowej generacji, oferując solidne i bezpieczne wykrywanie dotyku w szerokiej gamie formatów”.

Model ATMXT3072M1-HC został zaprojektowany z myślą o dużych, ciągłych projektach z czujnikami dotykowymi, obejmujących zarówno wyświetlacze wskaźników, jak i centralne wyświetlacze informacyjne (CID), spełniając potrzeby pojazdów z kierownicą po lewej i prawej stronie dzięki pojedynczej konstrukcji sprzętowej. Może to pomóc wyeliminować potrzebę dedykowanych projektów sprzętowych przez producentów OEM i uprościć obsługę globalnego rynku motoryzacyjnego. Konstrukcja czujnika dotykowego z ciągłym czujnikiem utrzymuje jednolite właściwości optyczne niezależnie od oświetlenia otoczenia. Rozwiązanie host-klient ATMXT3072M1-HC jest widoczne dla mikrokontrolera hosta jako pojedyncze urządzenie maXTouch, co usprawnia projektowanie systemu poprzez wyeliminowanie potrzeby stosowania zewnętrznego mikrokontrolera do łączenia współrzędnych dotykowych; interakcja z klientem maXTouch jest zarządzana przez urządzenie hosta maXTouch.

W przypadku małych ekranów, ATMXT288M1 został zaprojektowany, aby sprostać rosnącemu zapotrzebowaniu na kompaktowe rozwiązania wyświetlaczy samochodowych, takie jak tradycyjne zegary analogowe i asystenci kierowcy AI, gdzie ograniczenia przestrzeni fizycznej mają kluczowe znaczenie. Obudowa TFBGA60 (Thin Profile Fine-Pitch Ball Grid Array) zapewnia 20-procentową redukcję powierzchni płytki drukowanej (PCB) w porównaniu z poprzednim najmniejszym produktem maXTouch dopuszczonym do użytku w motoryzacji. Warto zauważyć, że ATMXT288M1 to pierwszy układ TFBGA wprowadzony w rodzinie M1, dzięki czemu doskonale nadaje się do zastosowań wymagających ograniczonej przestrzeni, wykorzystujących technologie OLED/microLED.

Narzędzia programistyczne

Kontrolery ekranów dotykowych ATMXT3072M1-HC i ATMXT288M1 obsługiwane są przez ekosystem maXTouch firmy Microchip, w tym zintegrowane środowisko programistyczne (IDE) maXTouch Studio do programowania oraz maXTouch Analyzer (MTA) do testowania na linii produkcyjnej. Obsługa sterowników oprogramowania hosta dostępna jest dla różnych platform RTOS, w tym Linux®, Android™, Windows®, AliOS, Automotive QNXT™ i Zephyr®.

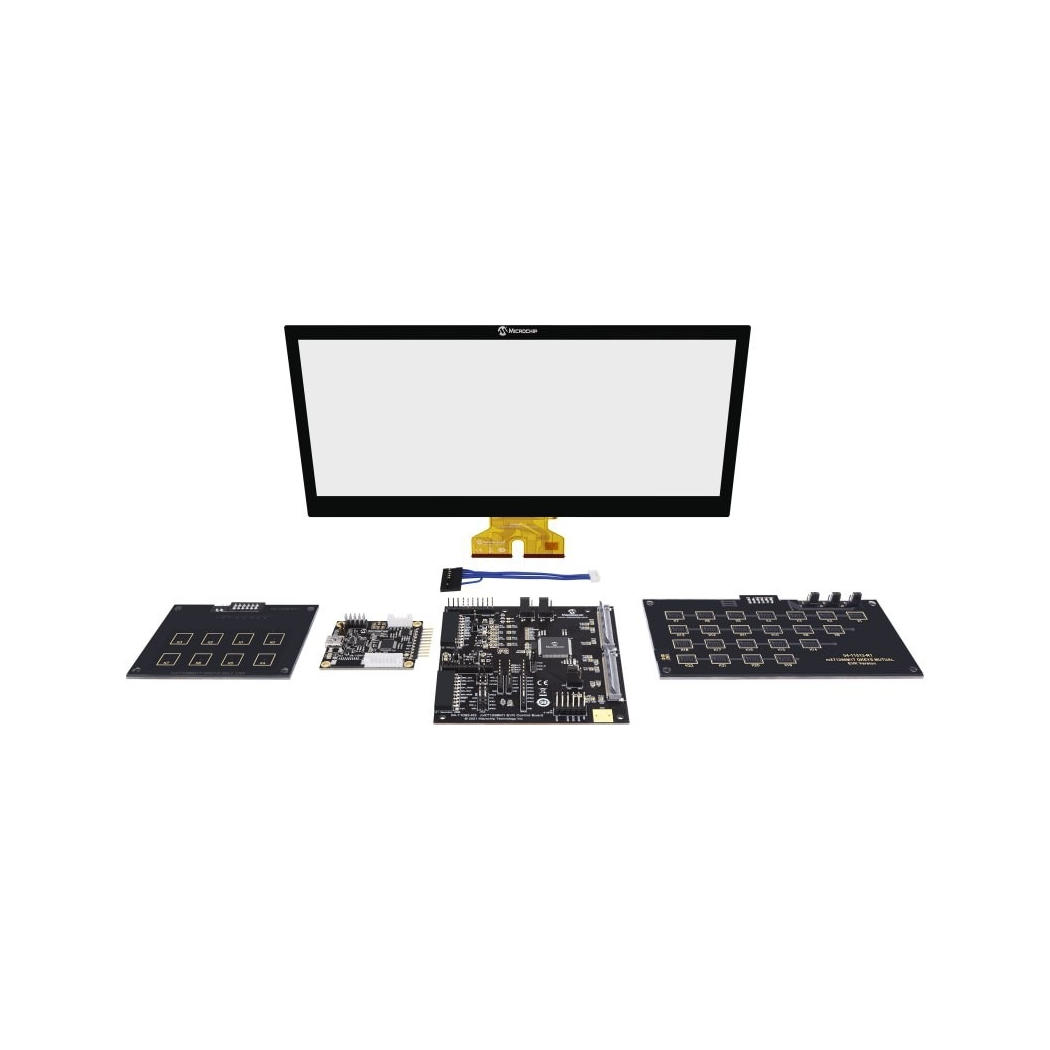

ATMXT1296M1 Evaluation Kit

EV51W41A

Zestaw ewaluacyjny zawiera płytę rozwojową ATMXT1296M1 i ekran dotykowy o przekątnej 12,3 cala.

ATMXT1296M1 Development Board

EV36V52A

Samodzielna płytka rozwojowa dla rodziny ATMXT1296M1.

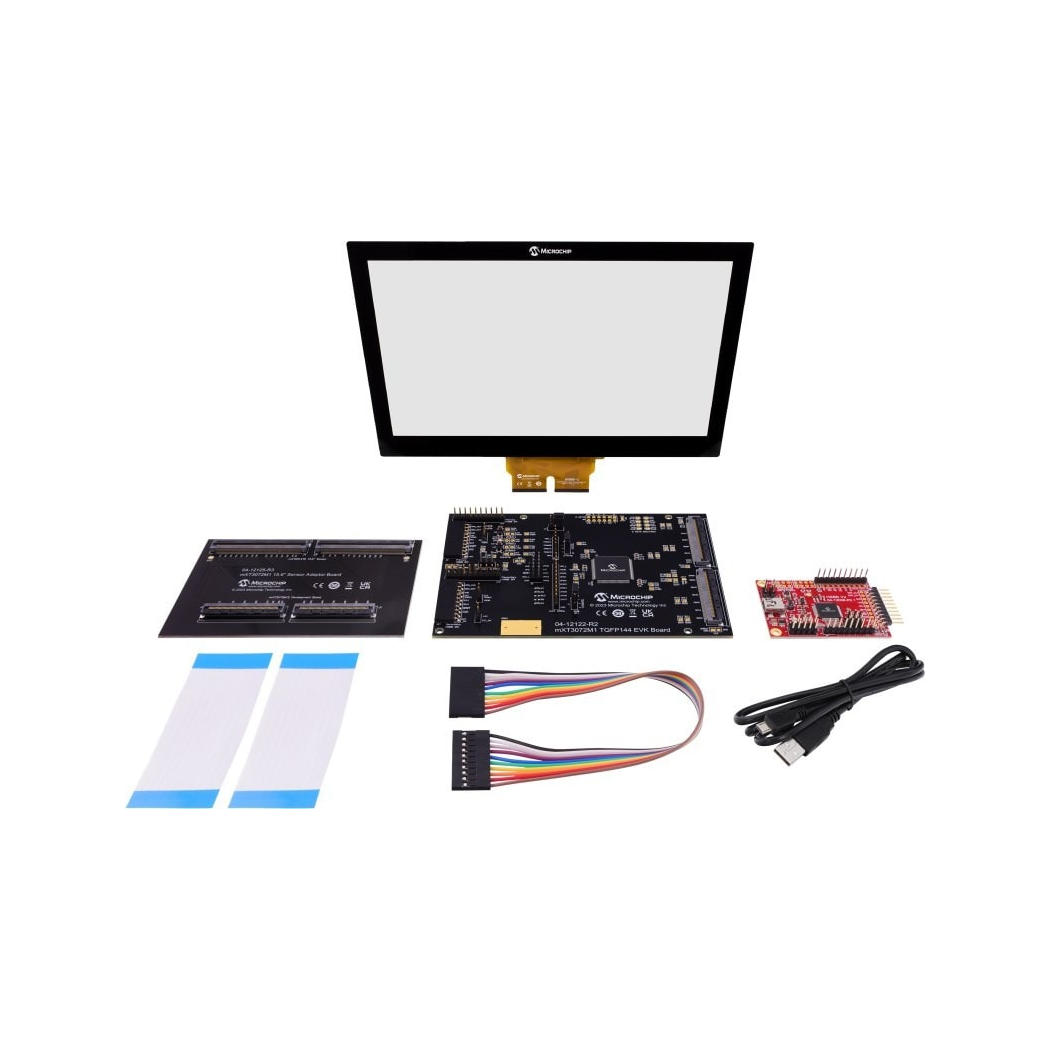

ATMXT3072M1 Evaluation Kit

EV13B92A

Zestaw ewaluacyjny zawiera płytkę rozwojową ATMXT3072M1 i ekran dotykowy o przekątnej 15,6 cala.

ATMXT3072M1 Development Board

EV01S50A

Samodzielna płytka rozwojowa dla rodziny ATMXT3072M1.

Źródło: Microchip Technology Inc. Tłumaczenie: Gamma Sp. z o.o.

Gamma Sp. z o.o. jest autoryzowanym dystrybutorem rozwiązań firmy Microchip Technology w Polsce. Zapraszamy do kontaktu z naszym działem handlowym.
