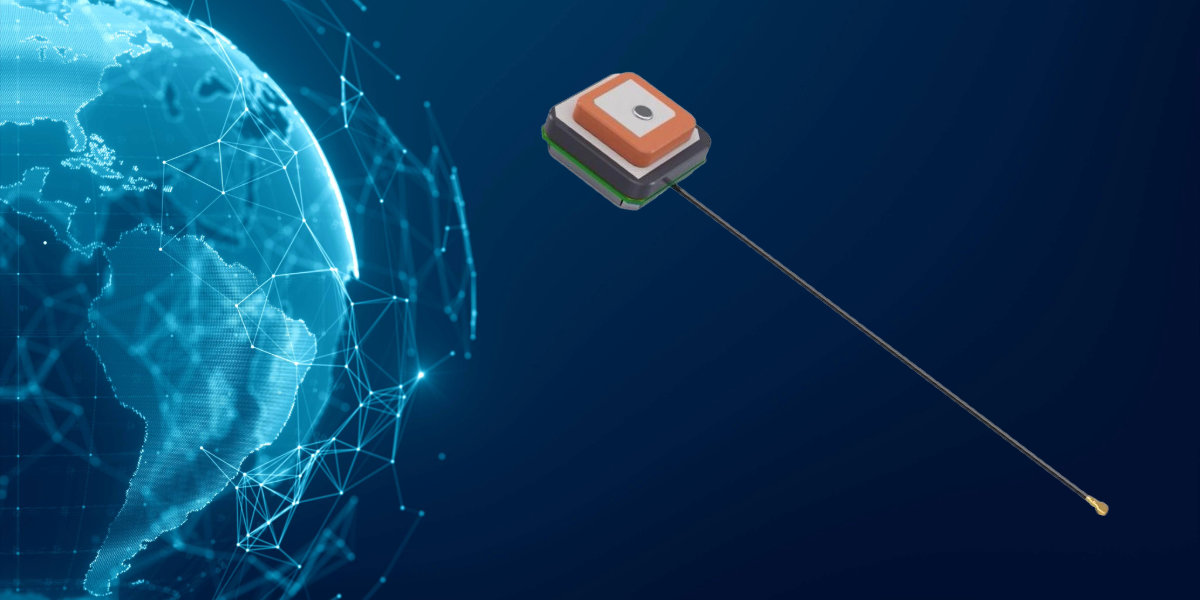

GNSSL125182530S kompaktowa, trójpasmowa aktywna antena GNSS firmy Pulse Electronics (YAGEO Group)

Aktywna wewnętrzna antena GNSS GNSSL125182530S firmy Pulse Electronics należącej YAGEO Group to kompaktowe, wydajne rozwiązanie przeznaczone dla urządzeń o ograniczonej przestrzeni, wymagających obsługi trójpasmowego systemu GNSS L1/L2/L5. Dzięki warstwowej architekturze z ceramicznymi płytkami i zintegrowanemu wzmacniaczowi o niskim poziomie szumów 30 dB, antena ta zapewnia niezawodną pracę w wielu pasmach, minimalizując jednocześnie zajmowaną powierzchnię PCB. Silne filtrowanie wewnętrzne i wysoki poziom tłumienia sygnałów poza pasmem poprawiają współistnienie sygnału radiowego z pobliskimi urządzeniami LTE, 5G i Wi-Fi, zapewniając stabilną pracę w gęstych środowiskach radiowych.

Zaprojektowana z myślą o niezawodnej pracy, antena GNSSL125182530S posiada wewnętrzne zabezpieczenie ESD, zintegrowany regulator LDO oraz szeroki zakres napięcia roboczego od 2,5 do 18 VDC przy maksymalnym poborze prądu 16 mA. Jej wymiary 25 × 25 mm oznaczają znaczną redukcję rozmiaru w porównaniu z tradycyjnymi trójpasmowymi antenami GNSS typu patch, dzięki czemu doskonale nadaje się do kompaktowych aplikacji śledzenia, nawigacji i pozycjonowania przemysłowego bez obniżania wydajności GNSS.

Cechy

• Obsługa trójpasmowego GNSS L1 / L2 / L5
• Zintegrowany wzmacniacz niskoszumowy 30 dB
• Silne filtrowanie wewnętrzne zapewniające współistnienie sygnałów RF
• Szeroki zakres napięcia roboczego: 2,5-18 VDC
• Wewnętrzna regulacja LDO i ochrona ESD
• Architektura warstw ceramicznych
• Kompaktowe wymiary 25 × 25 mm
• Kabel koncentryczny 100 mm Ø1,13 mm
• Złącze I-PEX MHF
• Możliwość dostosowania długości kabla i opcji złącza

Zastosowania

• Wielopasmowe odbiorniki nawigacji satelitarnej
• Urządzenia GNSS L1, L2 i L5
• Systemy śledzenia zasobów i logistyki
• Zarządzanie flotą i telematyka
• Sprzęt geodezyjny i kartograficzny
• Rolnictwo precyzyjne, górnictwo i budownictwo
• Przemysłowe i wbudowane platformy GNSS

Szybkie fakty

• Trójpasmowy GNSS: L1 (1561-1602 MHz), L2 (1215–1237 MHz), L5 (1164–1189 MHz) MHz
• Kompaktowa obudowa: 25 × 25 mm, ułożona warstwowo płytka ceramiczna
• Szeroki zakres napięcia roboczego: 2,5–18 V DC

Karta katalogowa anteny GNSSL125182530S:
