Cewki Rogowskiego: Inteligentniejszy sposób pomiaru wysokich prądów przemiennych

W miarę jak systemy elektroniki mocy stają się coraz bardziej skalowalne pod względem natężenia prądu, szybkości i złożoności, tradycyjne metody pomiaru prądu są coraz bardziej wykorzystywane. Od przemysłowych napędów i zasilaczy, przez infrastrukturę energetyczną, po przetwornice dużej mocy, inżynierowie potrzebują rozwiązania, które zapewnia dokładność, bezpieczeństwo i przepustowość, bez dodatkowych strat i ograniczeń projektowych.

W tym miejscu cewki Rogowskiego się wyróżniają

Czym jest cewka Rogowskiego?

Cewka Rogowskiego to czujnik prądu zbudowany z uzwojenia helisy wokół rdzenia niemagnetycznego. W przeciwieństwie do przekładników prądowych, nie opiera się na rdzeniu ferromagnetycznym. Zamiast tego działa zgodnie z prawem Faradaya, generując napięcie wyjściowe proporcjonalne do szybkości zmian prądu (di/dt) przepływającego przez przewodnik. Ponieważ nie ma rdzenia magnetycznego, który mógłby się nasycić, cewki Rogowskiego oferują doskonałą liniowość w szerokim zakresie prądu, co czyni je szczególnie przydatnymi do pomiarów wysokich prądów przemiennych.

Dlaczego inżynierowie wybierają cewki Rogowskiego

Bez nasycenia, bez zgadywania

Tradycyjne przekładniki prądowe mogą ulegać nasyceniu pod wpływem wysokiego prądu lub stanów przejściowych, co prowadzi do zniekształceń pomiarów. Cewki Rogowskiego całkowicie eliminują to ryzyko, zapewniając liniową odpowiedź w funkcji prądu i częstotliwości, bez teoretycznego górnego limitu mierzalnego prądu.

Minimalne straty mocy

Cewki Rogowskiego są nieinwazyjne i praktycznie nie powodują strat wtrąceniowych, co pozwala zachować sprawność systemu, co jest coraz bardziej krytycznym wymogiem w nowoczesnych projektach energetycznych.

Szeroki zakres dynamiki i wysoka dokładność

Dzięki czułości sięgającej 720 mV/kA i ścisłej kontroli tolerancji, cewki Rogowskiego umożliwiają dokładny pomiar zarówno niskich, jak i bardzo wysokich prądów bez utraty rozdzielczości i stabilności.

Bezpieczniejszy pomiar bezkontaktowy

Ponieważ czujnik nie musi przerywać przewodu pierwotnego, cewki Rogowskiego znacznie zmniejszają ryzyko porażenia prądem podczas instalacji i testowania, co jest istotną zaletą w środowiskach o dużej mocy.

Łatwa integracja systemu

Kompaktowa obudowa, elastyczne opcje montażu i kompatybilność z zewnętrznymi integratorami sprawiają, że cewki Rogowskiego można łatwo zintegrować z nowymi projektami lub modernizacjami systemów.

Technologia zaprojektowana do rzeczywistych zastosowań

Cewki Rogowskiego są szczególnie skuteczne w zastosowaniach, w których występują duże prądy przemienne, szybkie stany przejściowe lub ograniczenia instalacyjne, w tym:

• Przemysłowe napędy silników i falowniki
• Zasilacze i systemy SMPS
• Urządzenia do dystrybucji energii i zasilania
• Przetwornice dużej mocy i systemy testowe

Połączenie szerokiego pasma przenoszenia, stabilności temperaturowej i niskiej wrażliwości na zewnętrzne pola elektromagnetyczne sprawia, że ​​są one solidnym wyborem do wymagających środowisk.

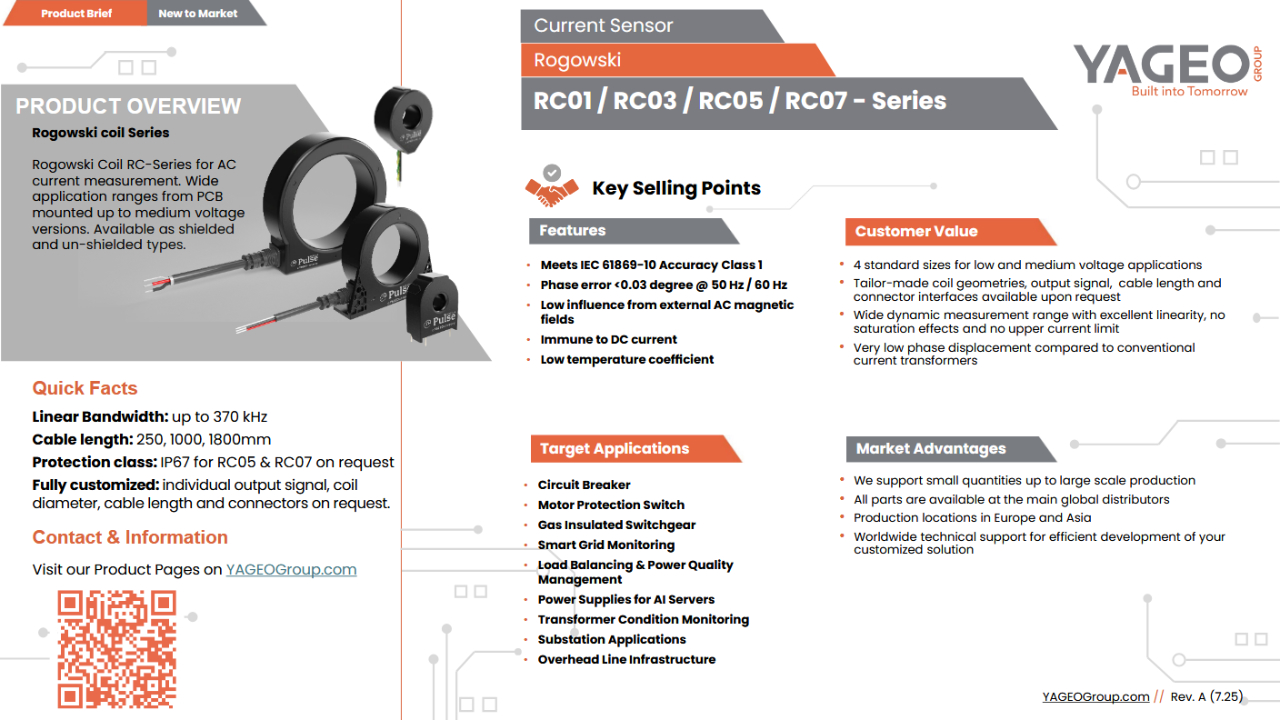

Kompletne portfolio cewek Rogowskiego

Aby sprostać szerokiemu zakresowi potrzeb projektowych, nasza oferta cewek Rogowskiego obejmuje wiele rodzin produktów:

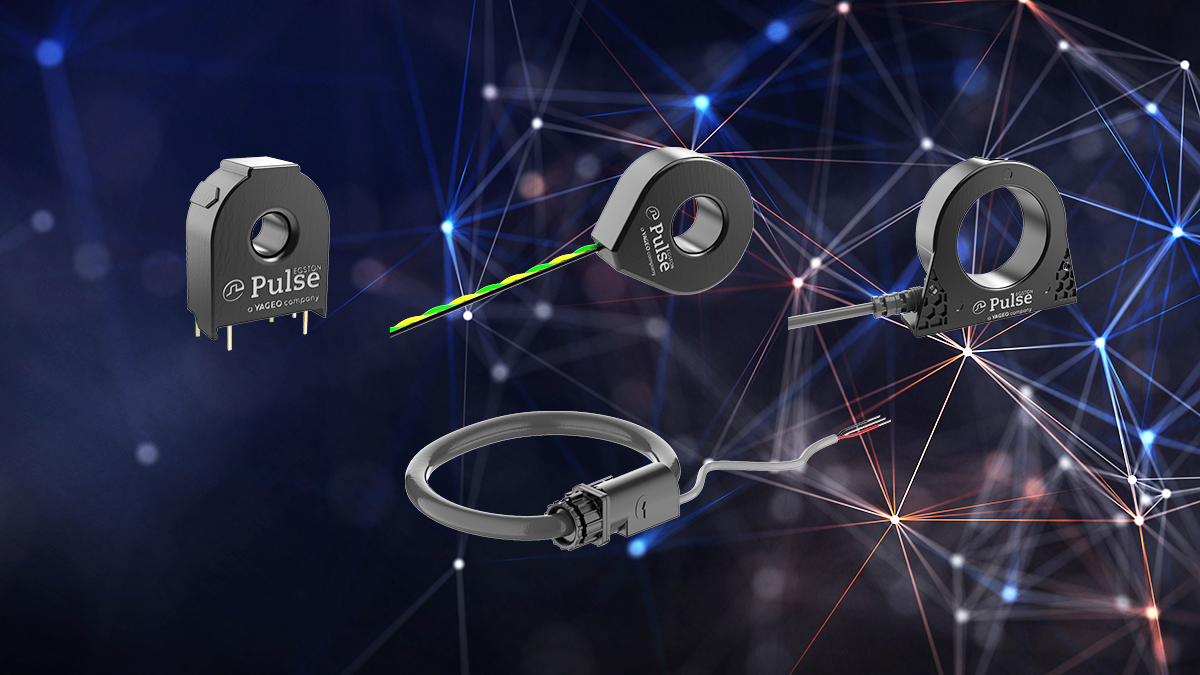

• RC01 - Cewki Rogowskiego do montażu na płytce drukowanej
  Zaprojektowane do integracji na poziomie płytki, cewki RC01 oferują wysoką czułość, doskonałą charakterystykę częstotliwościową i opcjonalne ekranowanie, idealne do kompaktowych projektów elektroniki mocy.
• RC03 - Cewki Rogowskiego do zastosowań bez PCB
  Dzięki elastycznemu pozycjonowaniu i połączeniom przewodowym, cewki RC03 zapewniają wyższą czułość i łatwą integrację z istniejącymi systemami, w których montaż na PCB jest niepraktyczny.
• RC05 - Cewki Rogowskiego z uchwytem montażowym
  Zoptymalizowane do instalacji stacjonarnych, cewki RC05 łączą stabilność mechaniczną z niezawodnymi pomiarami wysokoprądowymi w środowiskach przemysłowych.
• FLRC - Elastyczne cewki Rogowskiego do bardzo wysokich prądów
  W zastosowaniach wymagających maksymalnej elastyczności cewki FLRC można instalować pod obciążeniem, obsługują niestandardowe długości i opcje wzmocnienia oraz z łatwością radzą sobie z ekstremalnie wysokimi poziomami prądu.

Cewki Rogowskiego a przekładniki prądowe

W porównaniu z przekładnikami prądowymi, cewki Rogowskiego oferują kilka decydujących zalet:

• Brak nasycenia magnetycznego
• Doskonała liniowość w zakresie prądu i częstotliwości
• Mniejsze rozmiary i niższa waga
• Konkurencyjna cena w zastosowaniach wysokoprądowych

Dla inżynierów pracujących z nowoczesnymi systemami dużej mocy korzyści te przekładają się bezpośrednio na prostsze konstrukcje i bardziej niezawodne pomiary.

Część szerszego portfolio produktów energetycznych

Cewki Rogowskiego uzupełniają kompleksową ofertę produktów energetycznych i magnetycznych firmy Pulse Electronics (Yageo Group), obejmującą czujniki prądu, cewki indukcyjne, transformatory, dławiki składowej wspólnej oraz niestandardowe rozwiązania magnetyczne, umożliwiając pełne wsparcie na poziomie systemu, od pomiaru po konwersję mocy.
