Przygotuj na przyszłość projekty ładowarek dla 2 i 3-kołowych pojazdów elektrycznych z projektami referencyjnymi firmy Power Integrations

Wraz z rozwojem mobilności elektrycznej, zasilane akumulatorowo pojazdy dwu- i trójkołowe szybko zyskują na popularności na rynkach całego świata. W Indiach, w kwietniu 2025 roku, elektryczne riksze stanowiły ponad 60% rynku pojazdów trójkołowych. Gwałtowny wzrost popularności napędza popyt na kompaktowe, wydajne i niezawodne rozwiązania do ładowania.

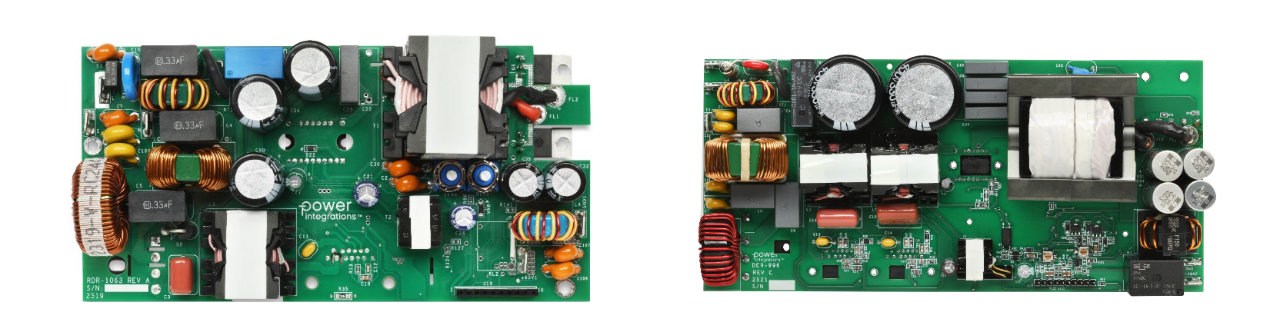

Dwa nowe projekty referencyjne firmy Power Integrations to gotowe do produkcji zasilacze, przeznaczone dla kompaktowych, zabudowanych obudów. Nie wymagają one otworów wentylacyjnych ani wentylatorów do chłodzenia, co zwiększa niezawodność i odporność na kurz i wilgoć.

RDR-1063 - 720W ładowarka dla elektrycznych jednośladów

• Napięcie wejściowe 170V AC do 280V AC obsługiwane przez aktywny układ PFC
• Sprawność >94% przy napięciu wejściowym 230V AC
• Zakres napięcia wyjściowego 26V DC do 60V DC
• Regulacja CV lepsza niż ±1%
• Zakres prądu wyjściowego akumulatora od 0 do 24A
• Regulacja CC lepsza niż ±5%

DER-996 - 1650W ładowarka dla elektrycznych jednośladów

• Napięcie wejściowe 170V AC do 280V AC obsługiwane przez aktywny układ PFC
• Sprawność >94% przy napięciu wejściowym 230V AC
• Zakres napięcia wyjściowego 26V DC do 60V DC
• Regulacja CV lepsza niż ±1%
• Zakres prądu wyjściowego akumulatora od 0 do 12A
• Regulacja CC lepsza niż ±5%

Obie konstrukcje oferują elastyczną kontrolę stałego prądu/stałego napięcia (CC/CV), zarówno poprzez stałą konfigurację, jak i za pośrednictwem Zewnętrznego mikrokontrolera i interfejsu CAN, który łączy się bezpośrednio z systemem zarządzania akumulatorem pojazdu. Każdy pojazd otrzymuje zoptymalizowane ładowanie, dostosowane do specyficznej chemii akumulatora, stanu naładowania i warunków termicznych – co zapewnia przyszłościową konstrukcję ładowarki.

Dzięki współczynnikowi mocy powyżej 0,99 i częstotliwości przełączania do 360 kHz, minimalizując rozmiar transformatora, projekty te wykorzystują cztery układy PI, aby osiągnąć najwyższy poziom integracji:

• Chipset HiperLCS-2 LLC, zawierający półmostkowy układ zasilania 600 V i izolator bezpieczeństwa
• Układ scalony korekcji współczynnika mocy HiperPFS-3 z wbudowaną diodą o ultraniskim napięciu zaporowym
• Układ scalony przełącznika flyback InnoSwitch3-EP z krzemowym przełącznikiem 900V i sprzężeniem zwrotnym FluxLink
• Układ scalony CAPZero-3 z automatycznym, bezstratnym kondensatorem X do szybkiego rozładowywania
• Potrzebujesz pomocy przy nowym projekcie? Wypróbuj PI Expert i w kilka minut przekształć swoje specyfikacje w gotowe do budowy projekty zasilaczy.
