Rozwiązania Microchip Technology wspierają Nodable: skalowalny most CAN-BLE dla telemetrii pojazdów

Wraz ze wzrostem łączności w pojazdach, rośnie potrzeba połączenia tradycyjnych sieci samochodowych z nowoczesnymi interfejsami mobilnymi. Jedną z aplikacji przodujących w tym obszarze jest Nodable, kompaktowy most CAN-Bluetooth Low Energy (BLE) opracowany przez Embedded One i oparty głównie na komponentach Microchip.

Nodable, obecnie wdrażany w pojazdach rekreacyjnych (RV), umożliwia telemetrię w czasie rzeczywistym z systemów akumulatorów pomocniczych i elektronicznych jednostek sterujących (ECU) bezpośrednio do aplikacji mobilnych.

Wypełnianie luki dla producentów i modernizatorów pojazdów

Znaczny segment rynku połączonych pojazdów – zewnętrzni producenci autokarów i integratorzy pojazdów niestandardowych - wymaga prostych i niezawodnych narzędzi do udostępniania danych z systemów CAN użytkownikom końcowym za pośrednictwem inteligentnych urządzeń. Nodable zaspokaja tę potrzebę, umożliwiając dostęp do danych pojazdu za pośrednictwem BLE, z podstawową łącznością i logiką zbudowaną wokół ekosystemu urządzeń wbudowanych Microchip.

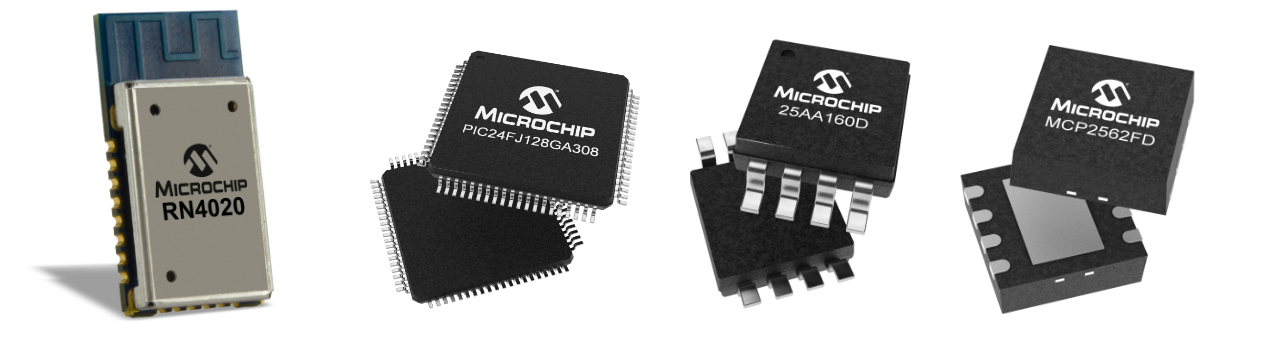

Sercem architektury Nodable jest stos dyskretnych, sprawdzonych komponentów firmy Microchip Technology, oferujących połączenie modułowości, energooszczędności i kontroli oprogramowania układowego:

• RN4020: moduł BLE zapewnia kompletny stos Bluetooth z obsługą bezpiecznego parowania, prostych usług GATT i pracy w trybie serwera BLE - wszystko w obudowie o niskim poborze mocy.
• PIC24FJ128GA308: 16-bitowy mikrokontroler, który obsługuje logikę aplikacji, filtrowanie komunikatów CAN, zarządzanie energią oraz cykle żądań/odpowiedzi w czasie rzeczywistym.
• MCP2562FD/MCP2515: transceivery CAN umożliwiają komunikację zarówno w standardowych sieciach CAN, jak i CAN-FD, zapewniając elastyczność sprzętową.
• 25AA160D: Pamięć EEPROM przechowująca nieulotne dane konfiguracyjne.

Konfiguracja ta umożliwia niezawodne bezprzewodowe przesyłanie danych telemetrycznych CAN przy jednoczesnym zachowaniu kontroli na poziomie oprogramowania układowego i efektywnego zarządzania energią.

Zaprojektowane z myślą o modułowości i długowieczności

Wybór powyższych rozwiązań Microchip opiera się na filozofii projektowania opartej na:

• Modułowej możliwości rozbudowy – poszczególne komponenty można wymienić na nowe warianty przy minimalnym przeprojektowaniu
• Kontroli oprogramowania układowego – samodzielny mikrokontroler zapewnia programistom pełną kontrolę nad zachowaniem systemu i aktualizacjami
• Przewidywalności kosztów – wykorzystanie sprawdzonych, łatwo dostępnych komponentów Microchip zapewnia ekonomiczną skalowalność
• Niezawodności – wszystkie komponenty zostały sprawdzone w praktyce w środowisku motoryzacyjnym i przemysłowym

Nodable jest przykładem tego, jak nasze rozwiązania wbudowane mogą być wykorzystywane do tworzenia skalowalnych i solidnych platform łączności CAN-BLE, spełniających rosnące wymagania pojazdów z łącznością, systemów akumulatorowych i diagnostyki mobilnej. Sukces produkcyjny i sprawdzona integracja sprawiają, że jest to atrakcyjne rozwiązanie zarówno dla producentów OEM, deweloperów, jak i integratorów systemów.
