BD7F nowa seria układów scalonych firmy ROHM dla niezawodnego sterowania przemysłowej klasy przetwornicami DC/DC

BD7F nowa seria układów scalonych firmy ROHM dla niezawodnego sterowania przemysłowej klasy przetwornicami DC/DC

Korporacja ROHM zaprezentowała nową serię układów sterujących izolowanymi przetwornicami DC/DC w topologii flyback BD7F, przeznaczonych dla urządzeń przemysłowych wysokiej mocy, takich jak m.in inwerterów słonecznych czy systemów magazynowania energii.

Izolacja jest prawie zawsze wbudowana w sprzęt elektroniczny, aby zapewnić ochronę przed uszkodzeniami. Wysokiego napięcia, dużej mocy aplikacje przemysłowe (w tym systemy magazynowania energii słonecznej czy inwerterów, których widzimy coraz częstsze zastosowanie) nie są w tym wyjątkiem, wymagając jeszcze bardziej rygorystycznych wymagań niezawodności ze względu m.in. na pracę w niekorzystnych warunkach o podwyższonej temperaturze oraz potrzebę ciągłej, długotrwałej pracy.

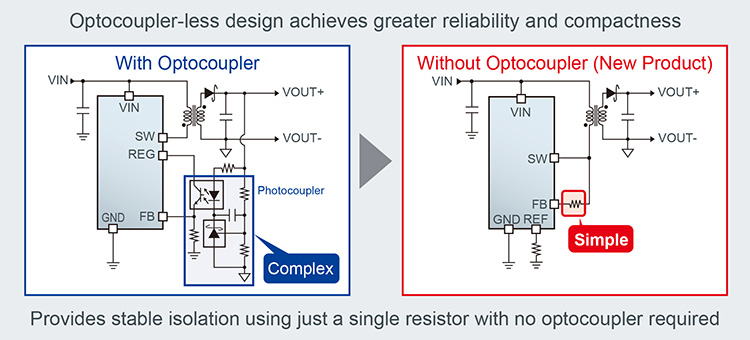

Konwencjonalne rozwiązania obsługi zasilania wykorzystują transoptor oraz inne komponenty dla obsługi topologii flyback. Jednak tego typu rozwiązania stanowią znaczące wyzwania związane z konsumpcją prądu i niezawodnością (w tym rozmiaru i długości życia produktu). W przeciwieństwie nowa seria BD7F wykonana w najlepszej z dostępnych technologii BiCDMOS, zmniejsza liczbę wymaganych podzespołów zewnętrznych prawie o połowę, eliminując potrzebę stosowania transoptora, zapewniając większą oszczędność energii, niezawodność oraz znaczącą miniaturyzację. Ponadto nowo opracowana adaptacyjna metoda sterowania zastosowana jest w celu poprawy czasu reakcji obciążenia (wada konwencjonalnych izolowanych układów zasilających), podczas gdy wahanie napięcia jest ograniczone do poniżej 200mV (65% mniej w porównaniu do konwencjonalnych rozwiązań), przyczyniając się do jeszcze wyższej niezawodności.

ROHM BD7F

Próbki, razem z zestawem deweloperskim BD7F100HFN-EVK-001, wykorzystującym układ BD7F100HFN, będą niedługo dostępne w sprzedaży. Płyta zaprojektowana została dla umożliwienia osiągnięcia napięcia wejściowego 24V i napięcia wyjściowego 5V z wyjściem prądowym zakresie 13.8mA do 800mA dla osiągnięcia maksymalnej mocy wyjściowej 4W.

Seria BD7F

P/N

Obudowa

Moc
wyjściowa

Maks.
napięcie
wejściowe

Zakres
napięcia
wejściowego

Limit
korekcji

Częstotliwość
przełączania

Zakres temperatury pracy

Dodatkowe funkcje

BD7F100HFN-LBHSON8
(2.9 x 3.0 x 0.6mm)
1W (VIN=5V)
5W (VIN=24V)
45V3.0 to 40V1.25A400kHz
(Typ.)
-40oC do
+125oC
Soft Start
Efficient Light Load Mode
UVLO
Over Current Protection
Termal Shutdown
BD7F100EFJ-LBHTSOP-J8
(4.9 x 6.0 x 1.0mm)
BD7F200HFN-LBHSON8
(2.9 x 3.0 x 0.6mm)
10W(VIN=24V)8.0 do 40V2.75A
BD7F200EFJ-LBHTSOP-J8
(4.9 x 6.0 x 1.0mm)

Prezentacja

Więcej informacji o nowej rodzinie układów BD7F firmy ROHM mogą Państwo uzyskać w załączonej dokumentacji technicznej.
