Digi TransPort® WR44 R

Digi TransPort® WR44 R

Wzmocniony router komórkowy 4G LTE

Digi TransPort WR44 R to wzmocniony, korporacyjnej klasy router komórkowy, zaprojektowany specjalnie dla aplikacji transportu publicznego i władz, które potrzebują niezawodnej komunikacji dla systemów pokładowych, takich jak bezpieczeństwo, zbieranie opłat, CAD/AVL, obsługa pakietów VoIP oraz dostępu do Wi-Fi dla pasażerów.

Wprowadzenie

Kiedy blisko 200 autobusów znajduje się na ulicach przez 23 godziny dziennie, ważnym jest, aby stale je monitorować, w celu zapewnienia najwyższego poziomu wydajności oraz bezpieczeństwa. Dla firmy SMART (Suburban Mobility Authority for Rapid Transit Authority), wyzwanie było trudne, ponieważ jej system automatycznej lokalizacji pojazdów (AVL) był już przestarzały. Dotychczasowy system AVL wykorzystywał sieć radiową do tworzenia dwukierunkowego połączenia pomiędzy każdym pojazdem, a centrum operacyjnym SMART, gdzie dyspozytorzy mogli monitorować położenie pojazdu, sprawdzać prawidłowość harmonogramu i inne dane.

"Nasza sieć AVL miała 20 lat", powiedział Mel Evans, menedżer IT w firmie SMART. "System opierał się na analogowej sieci radiowej, bazującej na trzech dzierżawionych wieżach. Chociaż ta infrastruktura była zadowalająca 20 lat temu, to nie nadąża za naszymi obecnymi potrzebami oraz potrzebami naszych pasażerów. Chcieliśmy dysponować większą ilością raportów oraz pomiarów w czasie rzeczywistym, aby móc je udostępnić publicznie."

Jedną z możliwości było przejście z analogowych sygnałów na cyfrowe oraz zwiększenie ilości wież. Evans zauważył, że byłoby to jednak zbyt kosztowne - około miliona dolarów za każdą sztukę.

Taka strategia modernizacji była zbyt kosztowana dla naszej firmy. Stało się więc jasne, że trzeba rozważyć inną strategię, która opierała się na zupełnie nowym rozwiązaniu AVL".
SMART

Rozwiązanie

Dążąc do poprawy zdolności monitorowania floty pojazdów, zmniejszenia kosztów i rezygnacji z częstotliwości analogowej, SMART rozpoczął testowanie rozwiązania komunikacji komórkowej z Voice over IP (VoIP). SMART zatrudnił konsultanta do poprowadzenia rygorystycznego procesu oceny i zamówienia, co spowodowało dokonanie wyboru rozwiązanie AVL z firmy Clever Devices , wiodącego dostawcy rozwiązań technologicznych i komunikacyjnych dla firm transportowych.

"Clever Devices posiada doświadczenie realizując wiele rozwiązań AVL z VoIP dla innych agencji tranzytowych. Sercem proponowanego rozwiązania był router komórkowy Digi TransPort WR44 R, który zrobił na nas duże wrażenie.", powiedział Mel Evans.

Digi TransPort WR44 R to wzmocniony, korporacyjnej klasy router komórkowy, zaprojektowany specjalnie dla aplikacji transportu publicznego i władz, które potrzebują niezawodnej komunikacji dla systemów pokładowych, takich jak bezpieczeństwo, zbieranie opłat, CAD/AVL, obsługa pakietów VoIP oraz dostępu do Wi-Fi dla pasażerów.

Priorytetowy dostęp do internetu odbywa się za pomocą architektury Differentiated services zaproponowanej przez IETF, który zapewnia połączeniom VoIP oraz funkcjom CAD/AVL wystarczającą przepustowość w ograniczonym łączu LTE. Pobieranie opłat oraz obsługa systemów biletowych wymagają zazwyczaj zgodności ze standardem PCI, którą router WR44 R obsługuje poprzez firewall, IPSec VPN, segmentację sieci oraz uwierzytelnianie. Z kolei Digi Remote Manager umożliwia skuteczne i efektywne działanie sieci, zapewniając krytyczne funkcje, takie jak masowe aktualizacje, profilowanie konfiguracji i monitorowanie floty z pełną możliwością raportowania i definiowanych poziomów alarmowych.

Digi TransPort® WR44 R

Korzyści

Dzięki systemowi ACL opartemu na sieci komórkowej, SMART jest teraz w stanie gromadzić i analizować znacznie szerszy zakres danych - w tym położenie i prędkość pojazdu - w czasie rzeczywistym. Dane konserwacyjne są również wykorzystywane, aby zapobiec awariom i skrócić czas cykli naprawczych, a przez to zminimalizować czas przestoju pojazdu. Wszystkie te dane są przesyłane do centrum operacyjnego za pośrednictwem tunelu VPN. Ponadto, kierowcy mogą komunikować się z centrum zarządzania za pomocą telefonów VoIP.

"Mamy nowoczesny system AVL, ze wszystkimi korzyściami płynącymi z naszego poprzedniego systemu, ale przy niższych kosztach oraz z nowymi nowoczesnymi funkcjami", powiedział Evans.

Przykładowo, SMART jest aktualnie w stanie wykorzystać zebrane dane czasie rzeczywistym w celu ich dostarczenia dla aplikacji na telefony komórkowe lub poprzez SMS. Pasażerowie mogą otrzymać natychmiastową informację o czasie oczekiwania na następny autobus. Aktualnie aplikacja na urządzenia mobilne przynosi ponad 10.000 zapytań miesięcznie. Jednakże najbardziej imponująco wygląda koszt jaki SMART oszczędził na zastosowaniu rozwiązania bazującego na rozwiązaniu firmy Digi.

"SMART obliczył, że zaoszczędził 70tys dolarów rocznie na koszcie wynajmu wież antenowych, utrzymaniu sprzętu radiowego oraz roboczogodzin pracowników. Dodatkowo szacuje się, że dodatkowe 150-200tys dolarów zostało zaoszczędzonych na kosztach związanych z wysyłaniem ludzi do konserwacji wież antenowych, sprawdzeniu baterii zapasowych i utrzymaniu agregatów prądotwórczych. Jest to świetny system, który pozwolił nam zaoszczędzić koszty i sprawił że nasza firma pracuje bardziej efektywnie.", podsumował Mel Evans.

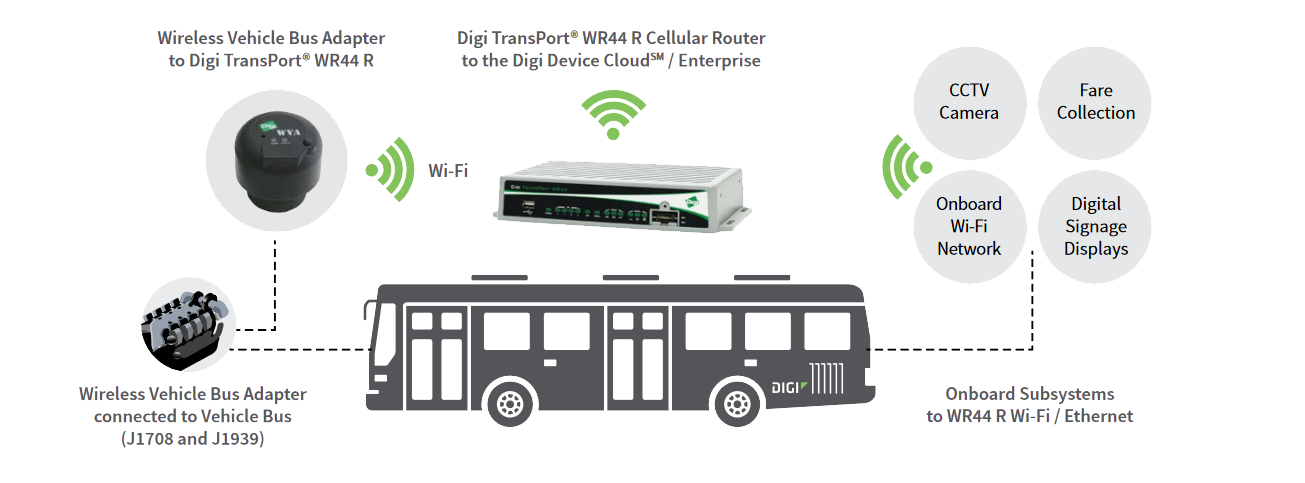

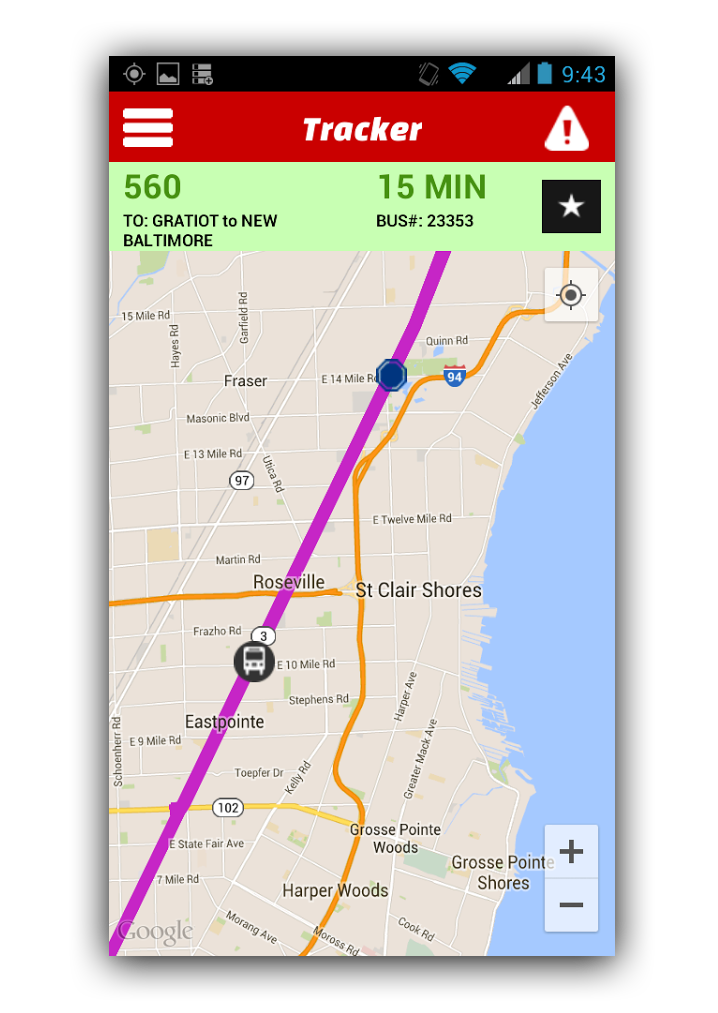

SMART Tracker

System ACL w działaniu

Wdrożony system ACL bazujący na routerach komórkowych Digi WR44 R, zapewnia pasażerom jak i firmie SMART wyróżniającą się na tle konkurencji funkcjonalność.

Specyfikacja Digi TransPort® WR44 R

Interfejsy bezprzewodowe
WWAN**
LTE - EMEA (L1) 800/850/900/1800/1900/2100/2600 MHz; 3G fall back to 850/900/1900/2100 MHz and 2G fall back to 850/900/1800/1900 MHz; Transfer rate (max): 50 Mbps up, 100 Mbps down
HSPA+ (U9) 850/900/1700 (AWS)/1900/2100 MHz; Transfer rate (max): 5.76 Mbps up, 21 Mbps down
GSM-R (R5)* 900/1800/1900 MHz (TRM-5); GPRS Class 10; Transfer rate (max): 42.8 Kbps up, 85.6 Kbps down
Connector Ux, Lx variants: 2 x 50 ? SMA (Center pin: female)
SIM Slots 2, Mini-SIM (2FF)
SIM Security SIM slot cover plate included
Wi-Fi*
Standard 802.11 b/g/n; a/n
Option of dual Wi-Fi modules
Modes Access point, Client and support for multiple SSID
Transmit Power 20 dBm + 1.0/-1.5 dBm
Receive Sensitivity 54 Mbps / <-72 dBm and 11 Mbps / -90 dBm
Security Open or shared key authentication; WEP (64- and 128-bit) encryption; WPA/WPA2 with RADIUS (WPA Enterprise and pre-shared keys)
Connectors 2 x 50 ? RP-SMA (Center pin: male)
GPS*
Channels 50
Sensitivity -163 dB
Protocol NMEA 0183 V2.3 sentence output; +3.3 VDC active antenna drive; NMEA stream to local serial port or over TCP/IP
Navigation Galileo ready
Augmentation SBAS
Cold Start < 27 seconds TTFF (90%)
Horizontal Accuracy < 2.5 meters (90%)
Velocity Accuracy 0.1m/s
Connector 1 x 50 ? SMA (Center pin: female)
Additional Features Send GPS via UDP/IP, TCP/IP (up to two destinations) or serial; Customize and/or send data using Python; GPS status query; Time source capable
Interfejsy przewodowe
Serial
Ports 1
Standard RS-232
DTE/DCE DCE
Signal Support TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI
Flow Control Software (XON/XOFF), Hardware supported
COM Port Redirector RealPort®
Connector DB-9 female
Ethernet
Ports 4
Standard/Physical Layer IEEE 802.3; 10/100 Base-T
Data Rate/Mode/Interface 10/100 Mbit/s; Full or Half duplex; Auto MDI/MDIX
Connector RJ-45
USB
Ports 1
Standard USB 2.0
Signaling Full- or low-speed
Connector Type A
Inne
Expansion Cards Optional expansion cards available GPS and fleet
Management
Remote Management Digi Remote Manager (cloud based); SNMP v1/v2c/v3 (user installed/managed)
Local Management Web Interface (HTTP/HTTPS); CLI (Telnet, SSH, SMS, Serial port)
Management/
Troubleshooting Tools
FTP, SFTP, SCP, Protocol Analyzer with PCAP for Wireshark, Event Logging with Syslog and SMTP, NTP/SNTP
Programming Tools/
Environments
Python, DIA, Digi ESP™
Memory 128 MB NAND Flash/64 MB DDR2 SDRAM
Power
Input 9 – 36 VDC
Consumption 15W max, 8.5W typical
Connector Locking barrel and 4-pin terminal block (2 pins are used for power; the other 2 pins are used for I/O).
DC Power Cord* Locking barrel to bare wire or 4-pin connector to bare wire
DC Power Supply* 100-240 VAC 50/60 Hz; Option of standard temperature or extended temperature
Parametry fizyczne
Dimensions (L x W x H) 5.5 in x 10 in x 1.9 in
(140 mm x 254 mm x 48 mm)
Weight 2.4 lbs (1.1 kg)
Status LEDs Power, LAN, Wi-Fi, Serial/DSL, WWAN (Link, Act, SIM),
Signal strength
Material Aluminium Alloy
Mounting 4x mounting slots on the unit’s flange
Parametry otoczenia
Operating Temperature † Non-Wi-Fi variants: -40° C to +60° C
Wi-Fi variants: -20° C to +60° C
Storage Temperature -40° C to +85° C
Relative Humidity 0% to 95% (non-condensing) @ 25° C
Ethernet Isolation 1.5 kV RMS
Serial Port Protection (ESD) 15 kV
Approvals
GSM/UMTS PTCRB, NAPRD.03, GCF-CC, R&TTE, EN 301 511
CDMA/EV-DO CDG TIA/EIA-690, CDG TIA/EIA-98-E
Cellular Carriers Certified by most major carriers.
Safety UL 60950, CSA 22.2 No. 60950, EN60950
Emissions/Immunity CE, FCC Part 15 Class B, AS/NZS CISPR 22, EN55024, EN55022 Class B (WR44 models with VDSL are Class A)
Industry EN 300 019-2-5
(Specification for environmental tests for ground vehicle installations - covers temperature, humidity, vibration and shock)
Gwarancja
Product Warranty 3 years
Oprogramowanie
Protocol Support HTTP, HTTPS, FTP, SFTP, SSL, SMTP, SNMP (v1/v2c/v3), SSH, Telnet and CLI for web management; remote management via Digi Remote Manager; SMS management, protocol analyzer, ability to capture PCAP for use with Wireshark; DynDNS; Dynamic DNS client compatible with BIND9/No-IP/DynDNS
Security/VPN Stateful inspection firewall with scripting, address and port translation; VPN: IPSec with IKEv1, IKEv2, NAT Traversal; SSL, SSLv2, FIPS 197, Open VPN client and server; PPTP, L2TP; VPN Tunnels: 5 included. Additional available: WR21 (5 max.), WR41 (50 max.), WR44/WR44R/WR44RR (200 max.); Cryptology: SHA-1, MD5, RSA; Encryption: DES, 3DES and AES up to 256-bit; Authentication: RADIUS, TACACS+, SCEP for X.509 certificates; Content Filtering (via 3rd party) ; MAC Address Filtering; VLAN support; Ethernet Port Isolation
Routing/Failover IP pass-through ; NAT, NAPT with IP Port Forwarding; Ethernet Bridging; GRE; Multicast Routing; Routing Protocols: PPP, PPPoE, RIP (v1, v2) OSPF, SRI, BGP, iGMP routing (multicast); RSTP (Rapid Spanning Tree Protocol); IP Failover: VRRP, VRRP+TM; Automatic failover/failback to second GSM network/Standby APN
Other Protocols DHCP; Dynamic DNS client compatible with BIND9/No-IP/DynDNS; QoS via TOS/DSCP/WRED
Specialty/Legacy Protocols RealPort®; Modbus UDP/TCP to serial; X.25 including XOT, SNA/IP, TPAD and PAD; Protocol switch*
